機床介紹

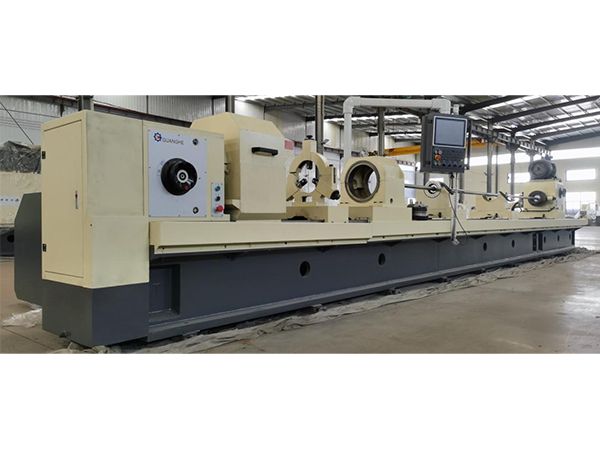

　　機床名稱：深孔鉆鏜床

　　機床型號：TK2116

　　機床規格:3m

　　TK2116-1×4米深孔鉆鏜床是公司根據市場需求近期研發的新型機床。

　　機床特點

　　1、工件刀具雙旋轉，機床人機交互，操作簡單，智能化程度高。

　　2、機床使用范圍廣，可以鉆孔，擴孔，套料，鏜孔。鏜孔時既可以使用組合刀具也可以使用粗鏜，精鏜，滾壓單項工藝刀具。機床基礎型號鏜孔可以加工到Φ160mm，鉆孔Φ70mm。

　　3、機床使用法國達索公司設計軟件設計。使用性和科技感均較傳統機床提高

　　4、機床經濟性好，較少的占用用戶資金，較少的占用用戶工廠空間

　　5、機床通用性好，所使用的零件大部分可以與老產品實現互換。

　　機床主要技術參數

　　鉆孔直徑范圍………………………φ30mm～φ70mm

　　鏜孔最大直徑…………………………φ160mm

　　中心高……………………………………350mm

　　鏜孔最大深度范圍……………………4000mm

　　主軸轉速范圍、級數………………10-380r/min

　?。ǜ叩蛢蓹n無極變速）

　　鉆桿箱轉速范圍、級數………………10-380r/min

　?。ǜ叩蛢蓹n無極變速）

　　進給速度范圍…………………5～1000mm/min(無級)

　　主電機………………………………………N=30kW

　　進給電機………………………………2.3kW伺服電機

　　鉆桿箱電機…………………………N=30kW（交流伺服）

　　冷卻泵電機……………………………N=5.5kW

　　冷卻系統額定力…………………………2.5MPa；

　　冷卻流量…………………………………300L/MIN

　　機床主要精度

　　圓度…………………………………………≤0.02㎜

　　圓柱度…………………………………≤0.035/500㎜

　　加工精度…………………………………ⅠT8～ⅠT10級

　　粗糙度（鉆削）………………………≤Ra3.2～12.5μm

　　粗糙度（鏜削）……≤Ra1.6～3.2μm（與工件材質有關）

　　粗糙度（滾壓）………………………………….Ra0.4μm

　　直線度小于0.15/1000

　　加工孔的出口偏斜小于0.15/1000

　　機床加工效率

　　材料304

　　切削速度：一般在12-15mm/min

　　鏜孔時最大加工余量：一般不大于8mm

　?。庸ぞ纫暡牧隙ǎ?/p>

　　加工一根2500長，孔徑50.8直徑的時間是170分鐘
